Pasado, presente y futuro de las construcciones subterráneas. Orígenes. Siglo XIX. Historia del ferrocarril. Los túneles ferroviarios. Siglo XX. El metro. Túneles ferroviarios. Túneles de carreteras. Otros túneles. La última década. Perspectivas de futuro. Los Pirineos. El tren de alta velocidad. El estrecho de Gibraltar. Otros proyectos. Túneles de mayor longitud en España. Conocimientos básicos del laboreo de minas. Introducción. Vías de penetraciones en el subsuelo. Pozos. Galerías. Chimeneas y coladeros. Rampas. Minas. Descripción. Explotación subterránea. Métodos de explotación (abatimiento). Trabajos topográficos propios de la explotación minera.Toma de avances. Rompimientos mineros. Intrusiones mineras. Hundimiento y macizos de protección. Túneles. Funciones y necesidades. Principales funciones. Transporte. Almacenamiento. Instalaciones. Científica. Protección. Factores relacionados con la función de cada túnel. Ubicación, Túneles de montaña. Túneles subacuáticos. Túneles urbanos. Características de los diversos tipos de túneles. Túneles para ferrocarril. Túneles para carreteras. Transporte urbano. Conducción del agua. Centrales hidroeléctricas subterráneas. Sistema de alcantarillado. Túneles de servicios. Túneles de almacenamiento. Sistemas de construcción de túneles. Estudios preliminares. Estudio geológico. Sondeos. Túneles de reconocimiento. Métodos de perforación de túneles. Inglés (de ataques a plena sección) Belga (de la galería en clave). Austríaco (de las dos galerías). Alemán ( de las tres galerías). Operaciones básicas en la construcción de un túnel. El arranque. La carga. El transporte. El sostenimiento. Elementos. El nuevo métodos austríaco (NMA): Auscultación. Finalidad. Tipos de medidas. Las técnicas del microtúnel. Introducción. Métodos. Levantamientos subterráneos. Introducción. Distribución de la planimetria y la altimetría. Trabajos en el exterior. Triangulación. Intinerario. Altimetría. Trabajos de enlace con el interior. Transmisión de la planimetria. Transmisión de la altimetría. Trabajos en el interior.. Itinerario principal. Itinerarios secundarios. Levantamiento de los detalles. Altimetría. Experimentación en el campo de los levantamientos topográficos. Replanteo de túneles. Proyecto de un túnel. Plano topográfico base. Planos de proyecto. Trabajos en el exterior. Planimétricos. Altimétricos. Replanteo de pozos y rampas de ataque. Replanteo exterior. Control de la excavación. Transmisión de la planimetria y la altimetría. Replanteo del túnel. Metodologías. Replanteo por el eje. Replanteo desde una red subterránea. Replanteos expeditos. Replanteos con láser. Guiado de máquinas tuneladoras. Control en la zona del "cale". Obtención de secciones transversales y ajuste final. Introducción. Controles en las fases de excavación y revestimiento. Ajuste del eje. Túneles de carreteras. Túneles de ferrocarril y Metro. Obtención de perfiles transversales. Por abcisas y ordenadas. Por radiación. Por intersección. Con perfilógrafos y perfilómetros. Por fotogrametría. Cartografía minera. Introducción. Registros mineros. Registros mineros antiguos. Registros mineros modernos. Clasificación de los recursos mineros. Clasificación de los registros mineros. Demarcación de un registro minero. Plano de deslinde. Plano de demarcación. Plano del perímetro de una mina. Planos reglamentarios. Plano topográfico. Plano general de labores. Plano de tajos y cuarteles. Otros planos. Bibliografía.




























Topografiando el interior de la cueva.
La topografía de una cavidad es, ante todo, un trabajo de equipo. El número que a nosotros nos resulta ideal para topografiar es de cuatro espeleólogos: uno se hace cargo de medir el rumbo y los grados de inclinación desde el punto topográfico anterior; otro se sitúa como referencia en el punto topográfico de destino; otro se encarga de las mediciones laterales con la cinta métrica; y el cuarto es el que realiza el apunte de los datos y los cálculos necesarios. No siempre será posible contar con efectivos suficientes y habrá que considerar que tardaremos algo más en realizar la topografía.
Lo primero que hacer es la topografía de la planta. Más adelante podremos realizar la del alzado.
Como es presumible que sea preciso repetir más de una vez las mediciones, para comenzar, y desde la misma entrada, es preciso colocar un punto en la pared o en el suelo, con un lápiz de labios una marca que después no sea difícil eliminar. Esta marca, cuanto más pequeña sea, más precisión tendrá a la hora de realizar las medidas. Por lo tanto no hace falta un gran borrón.
Una vez marcado este primer punto, un compañero avanza por la galería hasta alcanzar un lugar en el que colocará el segundo. Es importante que no haya ningún obstáculo entre los dos puntos que interrumpa la línea recta de la cinta métrica. Trazamos así el primer eje de la cavidad. Es importante que lo hagamos con respecto al norte magnético, es decir, hay que medir también el rumbo que tiene nuestro eje. Una vez obtenidas esas dos medidas, podemos ir midiendo también el contorno. A partir del eje, se efectúan medidas a derecha e izquierda que nos permitan ir reconstruyendo la forma de la galería. Hay que señalar si hay bloques de piedras en el camino, columnas o alguna otra cosa digna de reseñar, pero recordando que no es conveniente describir exhaustivamente la cavidad. Eso se puede dejar para otro momento. Una vez visto el eje y el contorno, es también importante no desperdiciar el momento para medir el desnivel de la galería. Para ello hay que tener algunos elementos en cuenta.
El primero de ellos irá referida a la altura de los espeleólogos dado que generalmente la altura de referencia para el clinómetro va a ser la luz de acetileno. Siempre es preferible poner el clinómetro en un trípode, y su altura también tendrá que ser tenida en cuenta. Nuestra manera de obrar será siempre la misma.
1.- Se monta el clinómetro sobre el trípode y se mide la distancia al suelo (t).
2.- Se mide la altura del espeleólogo hasta la luz de acetileno (e).
3.- Se halla el ángulo (n) desde el lugar del trípode hasta el acetileno del espeleólogo, y se mide la distancia (h).
4.- Con la fórmula sen nx h = a obtenemos la altura y por tanto el desnivel entre el clinómetro y el espeleólogo.
5.- A esa altura, hay que sumarle la altura a la que está puesta el clinómetro y restarle la altura del espeleólogo
Desnivel = a + t – e
Es posible que el lugar donde se coloque el espeleólogo de referencia no permita que este esté de pie. Habrá entonces que medir la altura a la que tiene la luz de acetileno.

Topografía de algunos casos particulares.
Topografía de una sala: Es lógico que de vez en cuando lleguemos a una sala en la que los contornos no permiten realizar una topografía como la que hemos señalado hasta ahora. Para afrontar esta situación, habremos de colocarnos en un punto de ella, en continuidad con la progresión de la cavidad que venimos desarrollando, desde donde sea posible acceder en línea recta a la mayor parte de las paredes. Desde este punto, trazaremos radios en los que anotaremos el rumbo y la distancia desde ese punto hasta la pared.
Topografía de alzado: Es posible, siguiendo los cálculos de altura de las galerías y de los desniveles, trazar una vista alzada de la cavidad. Y eso, en sí, no difiere demasiado de lo expuesto hasta ahora, aunque es preciso considerar que a veces vamos desarrollando una topografía alzada y nos encontramos con un desnivel demasiado pronunciado. Como criterio general, nunca deben trazarse alineaciones cuya inclinación supere los 45º.
Medición de un techo inaccesible: Si llegamos a un lugar en el que es imposible legar al techo, podemos calcular su altura de la siguiente manera. Elegimos un punto justo perpendicular al lugar al que queramos medir la altura. En ese punto situamos una linterna que lance un haz de luz hasta el techo. A una distancia, que será la planta (p) en nuestra ecuación, colocamos el clinómetro sobre el trípode que tiene una altura (t) sobre el suelo. Medimos el ángulo hasta el lugar donde rebota el haz de luz en el techo. Con la fórmula
a = tag jx p
hallamos la altura, a la que hay que sumar la del trípode. Por tanto la altura total será
A = a + t
El paso de datos al papel
Quizás lo más laborioso sea, después de haber realizado el trabajo de campo, encerrarse a pasar todos los datos a papel. Para ello hay que tener en cuenta los siguientes puntos:
.- Cuando entre dos estaciones existen cambios significativos de anchura o desnivel, es preciso recogerlos dando los valores intermedios.
.- Hay que marcar siempre el norte magnético y la escala que estamos utilizando.
.- Para construir la planta, lo más rápido es representar directamente la distancia proyectada, haciendo primero una especie de esqueleto de la cueva. Para ello, iremos colocando el portaángulos sobre los puntos topografiados. Una vez trazado el esqueleto, procederemos a ir representando los contornos.
.- Cuantas más secciones se representen, mejor, pero tampoco hay que sobrecargar el dibujo.
.- Las curvas de nivel sólo dan una idea orientativa. Es lo más engorroso de dibujar.
.- Las líneas del contorno tienen que tener un grosor mayor que las de los detalles interiores.
.- Colocar flechas que indiquen el desnivel.
.- No hay que olvidar nunca: nombre de la cavidad, municipio y provincia donde se encuentra, nombre de los autores y equipo al que pertenecen, fecha del levantamiento topográfico, orientación, escala y desnivel total



















Programas informáticos de topografía
Ni que decir tiene que la informática ha llegado bajo tierra y disponemos de buenos programas que nos ayudarán a poder realizar mejor nuestras prácticas topográficas. Nosotros utilizamos, generalmente el Visual topo, que podéis encontrar en la página http://vtopo.free.fr/
Quizás, lo más complicado sea empezar. Hay que aprender a introducir los datos de manera correcta para que luego se pueda visualizar. Hay posibilidad de bajarlo en español, con lo cual algo de ayuda se obtiene, pero hay que tener cuidado al introducir los datos.
Hay que tener en cuenta, que el primer punto siempre es el 0, por lo que su distancia y su rumbo son siempre 0, como puede verse en la siguiente tabla. Esto supone que a la hora de hacer las mediciones en la cavidad, lo primero es marcar el punto de la entrada donde la distancia es: 0; el rumbo (dirección): 0; la inclinación: 0; y luego, la izquierda y la derecha, lo que midan.
Además, hay que introducir los parámetros de medición. Esta parte no es nada compleja. Hay que hacerlo en la fila 1. Situamos en ella el cursor y hacemos click sobre la pestaña Cueva. Una vez desplegado el menú, elegimos Medidas. Nos saldrá una ventana como esta:
Introducimos los datos tal y como están en el gráfico: el instrumento, decámetro si medimos con un metro; la dirección, normalmente la mediremos en grados. Para que tengamos el desnivel en metros hay que realizar las mediciones como vimos en la parte de trigonometría. Hay que tener en cuenta, en los parámetros de Dirección y Desnivel, hacia donde estamos midiendo: cuando medimos desde el lugar en el que estamos hacia delante, hay que introducir 'Directa'. Si medimos desde el punto al que vamos hacia donde nosotros estamos, entonces la medición es 'Inversa'. Esto es importante, porque si se nos pasa, las inclinaciones nos saldrán al revés y obtendremos un gráfico que poco tiene que ver con la realidad. Una vez que hagamos todas estas anotaciones y demos a aceptar, nos saldrá en la línea donde teníamos el cursor una franja azul con los datos elegidos. Es más que posible que en algunos lugares tengamos que hacer las mediciones a la inversa. Por ejemplo, si el desnivel es descendente y medimos con un clinómetro, será necesario hacer la medición desde el punto más bajo. Cada vez que hacemos esto, debemos incorporar una nueva 'fila azul' donde variaremos el sentido (directo-inverso). Cuando volvemos otra vez a medir los grados de inclinación desde nuestra estación a la siguiente, habrá que volver a colocar de nuevo los parámetros de medición.
Una vez introducidos los datos hay que hacer click sobre el icono de Cálculo. Si no, no podremos obtener los gráficos.
El resultado será la posibilidad de obtener vistas en tres dimensiones, que además se pueden dotar de movimiento.
Una vez introducidos los datos de manera correcta, podemos obtener presentaciones en planta y en alzado, como nos muestra la foto:
El programa también nos posibilita introducir fotos y comentarios en las estaciones topográficas. Para ello abrimos la pestaña Cueva y en el menú elgimos Notas.
Sin embargo, tenemos que pensar que en la mayoría de los casos, lo que vamos a necesitar transmitir a otros es un topografía de planta en el sentido más tradicional al que estamos acostumbrados. Para poder hacer esto, necesitamos además de VisualTopo, un programa de diseño, como puede ser, por ejemplo, PhotoShop.
Una vez que hemos conseguido introducir los datos de manera adecuada, en la pestaña de Cueva elegimos Opciones. En el cuadro que se nos abre, marcamos Entrada=0; Perpendiculares, Alturas y Magnético. Hacemos click en el OK y de nuevo en la página principal buscamos el icono de Cálculo. Hacemos click sobre él y a continuación vamos a la pestaña de Documentos, hacemos click sobre Planta y nos saldrá el dibujo del eje topografiado de la cavidad, pero no su contorno.
Vamos entonces a la pestaña Gráfico, desplegamos el menú y elegimos Trazado. En él marcamos las opciones de anchuras y contornos de anchuras y donde pone Colores, elegimos Cueva. Para que luego nos resulte más fácil el dibujo, en la pestaña Cueva, elgimos Colores y cambiamos el color de la cavidad. Nos aparecerá una imagen como la siguiente:
En la pestaña Editar, cogemos la opción Copiar. Abrimos, entonces, PhotoShop, y creamos un nuevo documento. En Edición elgimos Pegar, y nos dará como resultado el mismo dibujo, pero ahora en este programa. Vamos entonces a Capa, y elegimos Nueva Capa. Con la herramienta Lápiz, empezamos a dibujar los contornos que nos vienen dados por el mapa, obteniendo el siguiente dibujo
Por último, en el Menú de Capas, elgimos la Capa 1 y la eliminamos. Entonces sólo nos quedarán ya los contornos de la siguiente manera
Sobre ese dibujo, podréis luego señalar los elementos que consideréis oportunos (pozos, caos de bloques, zonas inundadas, etc.).
Otros programas:

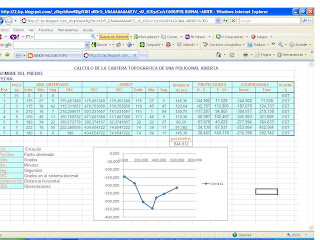

poligonal abierta


precios para contruccion

PRECIOS PARA 2010 SEGUN.... PRECONCRETOS S.A.BASE GRANULAR 1 1/2".............. 22100 M3AG - 1" ............................................. 30800M3TRITURADO 3/4.......................... 35400 M3TRITURADO 3/8 .......................... 39901 M3ARENA FINA Y GRUESA............ 23200 M3CEMENTO ..................................... 16000 PACA DE 42,5 Kg

dibujo de planos topograficos

DIBUJO DE PLANOS TOPOGRÁFICOS.GENERALIDADES SOBRE PLANOS TOPOGRÁFICOS.La topografía es la ciencia y arte de efectuar las mediciones necesarias para determinar las posiciones relativas a puntos situados arriba, sobre o debajo de la superficie de la tierra o bien de establecer tales puntos en una posición especificada. Las operaciones topográficas no esta limitada a tierra firme. Se realizan sobre vastas extensiones de agua, así como de espacios extraterrestres. Las mediciones de la topografía son, esencialmente, las de distancia - tanto horizontal como vertical - y las de dirección.La etapa de obtención de datos topográficos se reconoce como el trabajo de campo, puesto que virtualmente todos esos datos deben ser analizados, reducidos a una forma útil, mediante cálculos matemáticos, ajustados y con frecuencia convertidos a modalidades graficas de expresión, como cartas y planos, es usual hablar de esa actividad conexa como el trabajo de gabinete de la topografía. Ambas etapas constituyen las actividades topográficas.Pueden efectuarse varias divisiones o agrupamientos de tales estudios, como base en una gran variedad de elementos distintivos. Probablemente la clasificación más sencilla es aquella que identifica tres clases principales de ellos, descritos como sigue:MEDICIONES DE PREDIOS: Que son aquellas asociadas al establecimiento de linderos, al calculo de pareas de terrenos, y a la transferencia de propiedad raíz de un propietario a otro. Los levantamientos más antiguos conocidos fueron mediciones de predios.ESTUDIOS DE INGENIERIA: Que comprenden las operaciones de recabar los datos necesarios para planear y proyectar una obra de ingeniería y de proporcionar el necesario control de posición y dimensiones en el sitio, de manera que el puente, edificio o carretera sean construidos en el lugar adecuado y como se proyectaron.LEVANTAMIENTOS INFORMATIVOS: Ejemplificados por aquellos estudios gubernamentales que obtiene datos concernientes a la topografía, drenaje e instalaciones construidas por el hombre, en una gran área. Estos datos se presentan por medio de mapas y cartas.TOPOGRAFIA PLANA.Es la rama de la topografía que considera a la superficie de la tierra como un plano. Por tanto la curvatura es ignorada y los cálculos se efectúan usando las formulas de la trigonometría plana. Todos los meridianos son paralelos, y se supone que la dirección de la línea de plomada es siempre la misma, o sea perpendicular al plano en todos los puntos, dentro de los límites del levantamiento.Los principios de la topografía plana se aplican a levantamientos de limitada extensión, o en aquellos casos en que la precisión requerida es tan baja que las correcciones por curvatura resultarían despreciables al compararlas con los errores de las mediciones. Para pequeñas áreas, pueden esperarse que los métodos de la topografía plana, produzcan resultados precisos pero la calidad decrecerá a medida de que se incremente el tamaño del área del proyecto. No es posible especificar en forma absoluta la distancia máxima, desde un origen a la cual puede ser extendido un levantamiento plano, con resultados satisfactorios.Existe una característica muy importante que es común tanto a la topografía geodesica como a la plana. Ambas ramas de la topografía expresan la posición vertical de los puntos en términos de altura sobre una superficie curva de referencia, usualmente la del nivel medio del mar.TIPOS DE LEVANTAMIENTOS.LEVANTAMIENTO DE PROPIEDADES: Los levantamientos de propiedades incluyen trabajos como la determinación de linderos, la localización de esquinas, la ejecución de levantamientos de derecho de vía para carreteras y ductos, y la adquisición de los datos requeridos para la elaboración de planos oficiales de subdivisión de tierras.LEVANTAMIENTOS CATASTRALES: Los levantamientos catastrales son aquellos ejecutados por el gobierno federal en relación con la disposición de vastas áreas de terreno conocidas como de propiedad pública.ESTUDIOS DE RUTAS: Se realizan con objeto de proyectar y construir una amplia variedad de obras de ingeniería asociadas con el trasporte y la comunicación. Abarcan carreteras, vías férreas, ductos, canales y líneas de transmisión.LEVANTAMIENTOS TOPOGRÁFICOS: Se efectúan con el fin de obtener los datos del terreno necesarios para la elaboración de planos o cartas topográficas. Involucran una amplia gama de trabajos de campo y gabinete que culminan en la edición e impresión de cartas multicolores, con curvas de nivel, que representan el terreno, lagos y ríos, así como carreteras, vías férreas, puentes y otras obras construidas por el hombre.ESTUDIOS HIDROGRAFICOS: Comprenden las operaciones requeridas para representar las cartas y planos las líneas costeras de cuerpos de agua, para trazar las áreas de fondo de corrientes, lagos, bahías y aguas costeras, para medir el escurrimiento de los ríos, y para valorar otros factores que afectan a la navegación y a los recursos hidráulicos del país.LEVANTAMIENTO DE MINAS: Resultan indispensables para determinar la posición de las obras subterráneas y estructuras superficiales de las minas, para fijar las posiciones y direcciones de túneles y pozos, y para definir los linderos superficiales de todas las propiedades.LEVANTAMIENTOS AEREOS: Hacen uso de fotografías tomadas con cámaras especialmente diseñadas, montadas en aeronaves. Estas fotografías resultan muy valiosas para complementar la información obtenida mediante otros trabajos topográficos, y sirven para una gran variedad de propósitos. Los resultados del levantamiento aéreo son, por lo regular, mosaicos de fotografías verticales traslapadas, vistas oblicuas del paisaje, y cartas o planos topográficos trazados a partir de fotografías. Los levantamientos aéreos, que utilizan los principios de fotogrametría, tienen varias importantes ventajas en relación con los levantamientos terrestres, y se emplea extensamente.MEDICIONES TOPOGRAFICAS.Todas las operaciones topográficas están sujetas a las imperfecciones de los instrumentos y a los errores inherentes a su manejo. Por eso, NINGUNA MEDICION TOPOGRAFICA ES EXACTA. En consecuencia, la naturaleza y magnitud de los errores del trabajo topográfico deberán ser bien comprendidas si se desea asegurar buenos resultados.Obviamente, hay varios grados de precisión posible en cualquier medición. Así la distancia entre dos esquinas de una cerca puede ser estimada a ojo, medida a pasos, con estadía, o con cinta. Cada uno de estos métodos puede ser el mejor para un propósito dado ya que, por lo regular, constituye una perdida de tiempo y dinero obtener una exactitud innecesariamente elevada. Por otra parte, si las mediciones no son lo bastante precisas, el resultado es un trabajo defectuoso. El mejor topógrafo no es aquel que realiza las mediciones mas precisas, sino el que es capaz de seleccionar y aplicar el grado apropiado de precisión que se requiere para el propósito.SIMBOLOGIA HIDROGRAFICA, TOPOGRAFICA Y DE VEGETACION.En los mapas se representan o se indican todos o casi todos los detalles mediante símbolos convenidos; si se representaran tal y como son en realidad, muchos resultarían microscópicos. En un mapa topográfico corriente, una carretera de 8 metros de ancho, quedaría representadas por una línea de 0.1 milímetro; pero en tales mapas, se ven las carreteras como dos líneas separadas 0.5 milímetros entre si, lo cual quiere decir que se trata de un símbolo. La mayoría de estos símbolos provienen de mapas antiguos o que son usados desde hace mucho tiempo, y son pequeños, claros y fáciles de dibujar, Según sea la escala del mapa, se pueden variar los símbolos, en los mapas de escala reducida, las carreteras se presentan ordinariamente por una sola línea en vez de hacerlo por una doble, como en los mapas de mayor escala. Al emplear los símbolos se comete con frecuencia el error de utilizar los de mapas de gran escala en los de escala reducida, lo cual hace que el mismo se sobrecargue y sea confuso. Los símbolos de un mapa pueden clasificarse en los siguientes grupos: obras y construcciones (en color negro), agua o hidrográficos (en color azul), relieve u orografía (en color café) y vegetación o cultivo (en color verde); aparte de estos símbolos, se emplean otros muchos especiales en los mapas científicos y estadísticos.Los símbolos convencionales de las líneas limítrofes consisten en una serie de rayas y puntos, o cruces tan artificiales como la línea que representa. Según el grosor y el numero de líneas será la importancia del símbolo, ya que puede delimitar municipios, estados, naciones, etc., ordinariamente se trazan en negro a menos que coincidan con algún otro elemento natural, ya sean hidrográficos u orográficos, ya que puede suceder que la línea limite pase en realidad por el eje del Rio -que es muy frecuente-.Cuando se ha de elaborar una serie de mapas uno de los principales cuidados es presentar un cuadro de signos para evitar confusiones, al dibujar los signos se deben elaborar tal y como aparecen en dicho cuadro, en muchos planos especiales es muy difícil unificar los signos. En estos casos interviene mucho el ingenio del cartógrafo y del lector del mapa.ESCALAS.Una escala es la relación matemática que existe entre la realidad y el dibujo que de ella se hace sobre un plano. Normalmente tiene la apariencia de 1:50.000 ó 1/50.000 que, en este caso, quiere decir que 50.000 unidades lineales de la realidad en el mapa están representadas como una sola. Estas unidades pueden ser de cualquier magnitud de longitud: kilómetros, millas, etc. Es decir, dos centímetros lineales son 100.000 centímetros en la realidad (50.000 x 2), es decir 1000 metros o 1 kilómetro. Atención, que si lo que se desea medir del dibujo es una superficie, habrá que tener en cuenta la relación de áreas de figuras semejantes, por ejemplo un cuadrado de 1cm de lado en el dibujo estará representado un cuadrado de 50.000 cm. de lado en la realidad, lo que es una superficie de 50.000 * 50.000 cm cuadrado. Además, en los mapas suele aparecer una escala gráfica, que es un pequeño dibujo lineal, semejante a una regla graduada, con la equivalencia de la distancia.Para calcular la distancia real debemos medir la distancia en el mapa y multiplicarla por la escala. Para pasar de la distancia real a la representación sobre el mapa debemos dividirla por la escala. Hay que tener en cuenta que siempre obtendremos resultados en las unidades en las que hayamos tomado las medidas.Como cuanto mayor sea el denominador más pequeño será el mapa final que obtengamos, decimos que una escala es pequeña cuando obtenemos un mapa pequeño, y grande cuando obtenemos mapas grandes para la representación del mismo elemento.Las diferentes escalas nos permiten estudiar fenómenos diferentes. A una escala de 1:1000 y 1:5000 se pueden estudiar fenómenos de mucho detalle (se puede dibujar una casa, por ejemplo). Esas representaciones se llaman específicamente planos. Ese nombre se debe a que a una escala tan grande se puede considerar la Tierra plana y no es necesaria una proyección. Con escalas entre 1:5.000 y 1:20.000 podemos representar planos callejeros de ciudades. Entre 1:20.000 y 1:50.000 podemos estudiar comarcas y municipios. Entre el 1:50.000 y el 1:200.000 podemos estudiar regiones y carreteras. Entre 1:200.000 y 1:1.000.000 podemos ver los países y sus divisiones. A escalas inferiores a 1:1.000.000 podemos ver continentes y hasta el mundo entero.En los mapas pequeños, menores de 1:50.000, la información que aparece sobre ellos no está dibujada a escala, de tal manera que no podemos calcular en ellos la anchura de una carretera, o el radio de una curva, o a extensión de una ciudad con sólo multiplicar el tamaño del dibujo por la escala.También hay que tener en cuenta que en mapas menores de 1:1.000.000 sólo el centro del mapa mantiene la equivalencia de la escala. Cuanto más al borde nos encontremos más deformaciones encontraremos. El carácter de esas deformaciones depende del tipo de proyección.CUADRO DE DATOS.POLIGONALES.Una poligonal, consiste básicamente en una serie de líneas, cuyas longitudes y direcciones se miden, que conectan puntos cuyas posiciones van a determinarse. Indudablemente, la medición de poligonales o poligonacion es la actividad más común en la ejecución de levantamientos locales de control horizontal. El trayecto de una poligonal puede adaptarse a los obstáculos que presente el terreno accidentado, boscoso o pantanoso, así como a edificios grandes y zonas de transito pesado que pudieran hallarse en la ruta seleccionada. Los conceptos de la poligonacion se emplean en la mayoría de los trabajos topográficos.El control horizontal se establece con mayor frecuencia mediante poligonales, sobre todo en levantamientos de limitada extensión y cuando los puntos cuyas posiciones se requieren quedan sobre un trayecto accidentado.Sin embargo, la disponibilidad del equipo electrónico para la medición precisa de distancia ha disminuido considerablemente la superioridad que tenia la triangulación respecto a la poligonacion, y ha dado gran ímpetu al desarrollo de la trilateracion. Por lo tanto, la elección del método para extender el control horizontal no depende solo de la exactitud requerida. Pueden obtenerse datos satisfactorios mediante varios procedimientos. Las consideraciones económicas siguen siendo importantes en la selección del método.Las poligonales se clasifican e identifican de varias maneras: por los métodos y equipos empleados, por la calidad de resultados, por el propósito al que sirven y por la configuración de las líneas de liga. Las mediciones angulares de las poligonales se hacen con teodolitos y tránsitos.La poligonacion con transito, constituye el trabajo topográfico mas común y fundamental. Sus principios y prácticas se aplican tanto a los estudios topográficos como a los hidrográficos, urbanos y catastrales, así como a los estudios de ruta para la construcción de carreteras, vías férreas y ductos.CONFIGURACION DE POLIGONALES.La forma geométrica o configuración de una poligonal es uno de los criterios más comunes, aunque no siempre el más ilustrativo, de clasificarlas. Sin embargo por lo regular, una poligonal se identifica como cerrada o abierta.POLIGONAL CERRADA: Es la que comienza y termina en el mismo punto o en puntos cuyas posiciones horizontales se conocen. Estos dos tipos de poligonales cerradas se denominan respectivamente poligonales de circuito y poligonales ligadas en sus dos extremos. Una poligonal de circuito, forma un círculo cerrado continuo. Un ejemplo típico de esta clase de poligonal es el perímetro de un terreno. Se ejecuta a fin de obtener los datos requeridos para representar adecuadamente el predio y calcular su área. Una poligonal ligada en ambos extremos comienza y termina en puntos muy separados cuyas posiciones horizontales se han determinado previamente mediante un levantamiento de cuando menos, igual exactitud o, de preferencia, mayor. Las posiciones horizontales de los puntos extremos se conservan fijas en el cálculo y ajuste de la poligonal de liga.POLIGONAL ABIERTA. Comienza en un punto de posición conocida o supuesta y termina en una estación cuya posición horizontal relativa se desconoce. En tal caso, no es posible calcular el cierre en posición y, por ende, no puede valorarse la verdadera calidad de la poligonacion. Con frecuencia se utilizan poligonales de este tipo en el estudio preliminar de una carretera.SELECCIÓN DE RUTA.La ruta de una poligonal depende de si se van a localizar puntos ya existentes o a establecer nuevos puntos de acuerdo con algún plan específico. Todas las poligonales deben formar circuitos cerrados, o bien, comenzar y terminar en puntos cuyas posiciones se han fijado por trabajos de control de orden superior. Por lo regular, se seguirán las rutas de caminos y vías férreas, para facilitar el transporte y la realización de mediciones precisas. Las rutas habrán de planearse con cuidado para que los datos obtenidos mediante la poligonal cumplan satisfactoria y económicamente los proposititos que motivaron su ejecución. Esto implica, en general, una conveniente distribución de estaciones bien ubicadas, monumentadas y descritas.En el caso de algunas poligonales, sobre todo de aquellas destinadas a fijar los ejes de carreteras y vías férreas, las direcciones generales de las líneas estarán predeterminadas por factores, tales como la necesidad de evitar terrenos difíciles, cementerios, y áreas residenciales. La presencia de obstrucciones diversas - como árboles grandes y valiosos - influirá también sobre la localización de las poligonales.Con la incorporación de la fotografía aérea a los trabajos cartográficos y a varios tipos de estudios de ingeniería, la poligonación ha venido desempeñando un papel muy importante al proporcionar el control para tales fotografías. De aquí que, en la actualidad, las poligonales medidas con transito se empleen cada vez con mayor frecuencia como control para los trabajos fotogramétricos. Por ello es evidente que el ingeniero necesita contar con un juego de fotografías aéreas que lo ayude a seleccionar e identificar sitios convenientes para las estaciones de la poligonal a lo largo de la ruta general que va a seguirse.ESTACIONES.Se denomina ESTACION DE POLIGONAL, a cada uno de los puntos en los que se fija un transito o teodolito y se mide el cambio de dirección angular. Sin embargo, no todos esos puntos estarán monumentazos. De la naturaleza de la poligonal dependerá que sus estaciones queden marcadas permanentemente o solo en forma transitoria.PLANO TOPOGRÁFICO DE UN PREDIO.El levantamiento predial, se ocupa de los linderos o límites de los predios. Si se emplea el término levantamiento de límites, su uso suele restringirse al levantamiento de líneas limítrofes entre divisiones políticas.Un límite predial es una línea de demarcación entre predios colindantes. Por lo regular, se marca en el terreno mediante varias clases de monumentos colocados específicamente para tal fin. Un límite entre parcelas de propietarios privados se denomina levantamiento de propiedad. Por tanto, el termino levantamiento de propiedad, (Deslinde) se considera sinónimo de levantamiento predial. Un límite entre terrenos contiguos en una subdivisión de una ciudad, población o localidad se conoce como línea de lotificiacion.Un término más amplio y algo clásico, que abarca toda clase de levantamientos prediales es levantamiento catastral. Se deriva del antiguo “catastro” romano, que es un registro oficial de las dimensiones, valor y propiedad de los bienes raíces. Básicamente, los levantamientos catastrales crean, marcan, definen y restablecen límites prediales.El levantamiento de predios comprende la localización de límites prediales y el dibujo de planos que contengan la subdivisión de áreas en parcelas más pequeñas. Incluyen la elaboración e interpretación de descripciones prediales para su incorporación en contratos de arrendamientos, escrituras y otros instrumentos legales. Ciertos levantamientos como los requeridos para la plantación, proyecto y construcción de carreteras, vías férreas, puentes y otras obras de ingeniería, no se consideran levantamientos prediales. Sin embargo como los límites de edificios y los derechos de vía deben ser cuidadosamente trazados antes de que comiencen los trabajos de construcción, el levantamiento predial se conceptúa como una labor de apoyo importante.LINDEROS.La función de todo lindero es definir áreas de jurisdicción. Sirven como líneas divisorias, ya sean límites internacionales y estatales, o sencillas líneas de lotificaciòn en un área urbana. Obviamente, solo los linderos bien marcados y descritos pueden satisfacer la finalidad para la que fueron establecidos.Se requieren los límites de propiedad para definir la extensión en área de derechos patrimoniales y sus obligaciones; son esenciales para la conservación de la buena voluntad y de las relaciones cordiales en la vida de la comunidad. El trazo confiable de tales límites es una función primordial del levantamiento predial. Linderos indefinidos pueden ser fuente de disputa y controversia, especialmente para los residentes de sus propios predios.CLASES DE LEVANTAMIENTOS PREDIALES.Los levantamientos prediales, se ocupan de la medición, establecimiento y descripción de los límites de la propiedad raíz.Se realizan para diversos fines específicos, como localizar sobre el terreno linderos ya descritos, obtener datos para la descripción en una escritura, calcular áreas y recabar información requerida para testamentos, hipotecas, arrendamientos, cálculos de impuestos y expropiaciones. En general, los levantamientos prediales se clasifican en levantamientos originales y replanteos o relocalizaciones a saber:LEVANTAMIENTOS ORIGINALES: Los levantamientos originales, se ejecutan para definir el tamaño, la forma y la localización relativa de un predio cuyos linderos generales evidenciados por la ocupación y el uso, y definidos por rasgos como ríos, cercas, muros y árboles, han sido generalmente aceptados por los propietarios adyacentes o colindantes. Es necesario marcar o monumental los vértices de la propiedad y determinar las distancias y rumbos de los linderos, antes de elaborar la descripción. también se ejecutan levantamientos originales con el fin de crear nuevas parcelas (más pequeñas) a partir de un predio mayor. Estos trabajos que suelen denominarse levantamientos de parcelación, se realizan para subdividir un área de terreno conforme a un plan.REPLANTEOS O RELOCALIZACIONES: Las relocalizaciones se efectúan con el fin de ubicar linderos de predios ya descritos en documentos existentes. Tales relocalizaciones resultan esenciales antes de la transferencia de propiedad de una persona a otra. Son mas necesarios en el caso de levantamientos urbanos para determinar si las calles quedan íntegramente entre linderos y si las edificaciones o estructuras de los lotes colindantes no invaden la propiedad.La ejecución de relocalizaciones de buena calidad puede ser difícil y laboriosa. Con frecuencia no abr una solución única. Dos topógrafos titulados e igualmente competentes pueden tener diferencias autenticas al evaluar las mismas evidencias respecto a la localización del lindero, y ello conducirá a conclusiones distintas. El dictamen final es emitido por los tribunales.DIBUJO DE PLANOS TOPOGRÁFICOS A veces los levantamientos prediales se clasifican en rurales (rústicos), y urbanos. Las consideraciones legales que afectan a ambos tipos de levantamientos son esencialmente las mismas, aunque hay diferencias en los aspectos técnicos debidas al tamaño del predio, su localización y topografía, el equipo empleado en el levantamiento, métodos de trabajo, material utilizado para fijar los vértices, la exactitud de los resultados y otros factores.Por lo regular en cualquier levantamiento predial se utilizarán los conceptos y mediciones de un trabajo de poligonación, por que se requieren las distancias y direcciones de las líneas perimetrales del predio. Cuando los linderos están obstruidos, se ejecuta una poligonal de apoyo cercana y se realizan suficientes mediciones de liga a los vértices, de modo que pueden calcularse las distancias y rumbos de los linderos.Obviamente abra diferencias drásticas entre los procedimientos de campo para el levantamiento de un predio grande, situado en un área remota con un valor económico incierto, y el de un pequeño lote en el centro de una gran ciudad donde va a construirse un edificio, en el ultimo caso, la búsqueda de placas y monumentos que definan los linderos será mas completa; las mediciones, aunque no muchas, serán sumamente precisas, y el establecimiento de los linderos y de las líneas de edificación será muy exacto.Los términos levantamiento municipal y levantamiento de la ciudad, no suelen tener el mismo significado que el término levantamiento predial urbano. Los primeros que se refieren a amplios programas cartográficos que culminan en la producción de planos topográficos de escalas grandes, que resultan sumamente importantes para la planificación urbana. Estos términos también se emplean para indicar levantamientos de construcción o trazo, como aquellos para nuevas calles o instalaciones públicas. Un aspecto catastral de los levantamientos municipales es la localización de todas las líneas de las calles, en vista del hecho de que tales líneas representan límites de propiedad pública.ALCANCE GENERAL DE LOS LEVANTAMIENTOS CATASTRALES.Estos levantamientos pueden diferir en cuanto a marco de referencia, propósito y complejidad, y seria posible describir aquí todas sus frases, aun cuando fuera solo de los tipos más representativos. Sin embargo pueden exponerse ciertos principios generales en cuanto a procedimiento, aplicables a la mayoría de esos levantamientos. La experiencia y el criterio del topógrafo le indicaran la forma de aplicar tales principios.Un levantamiento predial esta integrado por tres etapas básicas a saber:ESTUDIO PRELIMINAR: Esta fase abarca la recolección, estudio e interpretación de todos los datos disponibles, incluyendo registros de campo antiguos, plano de subdivisión, descripciones de predios colindantes, documentos legales y otra información. En la práctica topográfica privada, esta etapa debe ir precedida por una plática con el cliente para determinar la naturaleza y extensión del servicio profesional requerido y para hacer una estimación de su costo.LEVANTAMIENTO DE CAMPO: Comprende la búsqueda de monumentos, el trazo de límites de posesión, la localización de posibles usurpaciones y la ejecución de una poligonal cerrada con todos los vértices monumentazos en forma durable.ELABORACION DEL PLANO Y LA DESCRIPCION DE LA ESCRITURA: El plano, que es una forma particular de un mapa, contiene los linderos del predio y otra información esencial para la descripción e identificación de la propiedad.CURVAS DE NIVEL.La principal característica de un plano topográfico es que representa por algún medio, la forma y elevación del terreno. El medio más común de representar el relieve del terreno son las curvas de nivel. Además de mostrar el relieve, los planos topográficos contienen los rasgos del drenaje y de la actividad humana. Se utilizan símbolos y colores para propiciar la claridad de la expresión cartográfica. Para dibujar los planos o cartas, se requiere obtener la información que contendrán mediante un levantamiento cuyo grado de detalle y exactitud sean apropiados para la escala a la que vayan a publicarse. Estos trabajos se denominan levantamientos topográficos. Como ya se menciono, las curvas de nivel son las características más comunes en un plano topográfico, es que representa la configuración de la superficie terrestre. Se han empleado varios medios para expresar la topografía, pero el más importante son las curvas de nivel.Una curva de nivel, es una línea que une puntos con la misma elevación. Puede considerarse como la traza de la intersección de una superficie de nivel con el terreno. El intervalo entre curvas de nivel o equidistancia es la distancia vertical, o desnivel entre dos curvas adyacentes. Es probable que las curvas de nivel hayan sido introducidas por vez primera, en relación con sondeos marinos, por el topógrafo Holandés Cruquius, en 1729. Su aplicación a la representación del terreno fue sugerida inicialmente por Laplace en 1816, y en la actualidad se consideran superiores a todos los demás símbolos topográficos para fines de ingeniería.El datum básico para expresar la localización vertical de detalles terrestres mediante curvas de nivel, lo proporcionan las mareas. Para los planos topográficos, el datum mas satisfactorio es el nivel medio del mar. De ahí que - salvo raras excepciones - las curvas de nivel indiquen la altura sobre este datum.CARACTERISTICAS.Para describir bien la topografía de un sitio e interpretar correctamente el plano resultante, es esencial conocer las características de las curvas de nivel. Las principales características son las que siguen:Las curvas de nivel muy juntas representan una pendiente fuerte. Las muy separadas indican terreno plano.Si el terreno es accidentado y disparejo, las curvas de nivel tendrán forma irregular. Si la superficie del terreno es pareja como en pendientes de terracerías, las curvas estarán uniformemente esparcidas y paralelas.las curvas de nivel que indican cimas o depresiones son líneas cerradas. En general, el examen de las curvas adyacentes o la presencia de un charco o lago, revelaran si se trata de una cima o de una depresión, para evitar confusiones, deberá usarse una curva de depresión, que es una curva cerrada con líneas cortas dentro. Puede concluirse que todas las curvas de nivel son líneas cerradas, ya sea dentro o fuera de los límites de un plano.Las curvas de nivel no se cruzan ni se juntan.Son perpendiculares a la dirección de la pendiente máxima.Cruzan los parte aguas en ángulos rectos. El lado cóncavo de la curva se halla hacia el terreno más alto.En valles y barrancos, las curvas suben hacia el valle por un lado, cruzan el cauce en ángulo recto y bajan por el otro lado. La porción que se curva a medida que se cruza el valle, es convexa hacia el terreno más alto.El sistema de colores, se emplea en las cartas de navegación aérea y el mapamundi a escala pequeña. Si elige una escala en tonos de un color o un sistema de colores diferentes para mostrar zonas de distinta elevación. Cada zona esta limitada por curvas de nivel que usualmente aparecen en el mapa. Si se utilizan los colores junto con las curvas de nivel, se obtiene un efecto pictórico que acentúa las áreas de diferente elevación.SISTEMAS DE PUNTOS PARA LA CONFIGURACION.Al elaborar un plano topográfico, se pueden trazar las curvas de nivel si se conocen la posición horizontal y la elevación de algunos puntos del terreno convenientemente escogidos. La manera de obtener los datos necesarios es la base para definir cuatro sistemas de puntos para el trazo de curvas, son los siguientes:SISTEMA A: Este sistema consiste en una cuadricula estacada en el terreno. Se determinan las elevaciones de las esquinas para formar un sistema de puntos de coordenadas a partir de los cuales pueden dibujarse las curvas de nivel.SISTEMA B: Si se localizan en el terreno una serie de puntos con la misma elevación y se dibujan en un plano, la línea que los une será una curva de nivel. Por lo tanto, si se dibuja una serie de puntos que tienen la elevación 914 metros, la curva de nivel 914 se determina uniendo los puntos con una línea continua.SISTEMA C: Aunque este sistema proporciona curvas de nivel muy precisas, requiere de la localización de muchos puntos. Si no se necesita tanta precisión puede emplearse un método más rápido consistente en localizar algunos puntos de control y después interpolar las curvas para representar la superficie del terreno. Tales puntos corresponden a cimas, depresiones, cambios de pendientes, y especialmente puntos a lo largo de cauces y parte aguas.SISTEMA D: En este sistema, primero se traza una poligonal con transito, clavando trompos cada 20 mts., sobre los que se efectúan nivelaciones de perfil. En estos puntos se levantan secciones transversales para localizar los puntos para la configuración, los fondos de los escurrideros, etc. A partir de este sistema de puntos ya es posible dibujar las curvas de nivel.

equipo topografico

EQUIPO TOPOGRÁFICO:podemos clasificar al equipo en tres categorías:para medir ángulos.- aquí se encuentran la brújula, el transito y el teodolitopara medir distancias.- aquí se encuentra la cinta métrica, el odómetro, y el distanciometropara medir pendiente.- aquí se encuentran el nivel de mano, de riel, el fijo, basculante, automáticoes común que se piense que un topógrafo resuelve sus necesidades con triángulos, ya que puede dividir cualquier polígono en triángulos y a partir de ahí obtener por ejemplo el área, esto con la ayuda de senos, cosenos y el teorema de Pitagoras, para definir estos triángulos utiliza el teodolito, y es sabido que conociendo 3 datos de un triángulo sabemos todo de él (por ejem 2 ángulos y una distancia, 3 distancias, etc. etc.), esta información es posteriormente procesada para obtener coordenadas y poder dibujar por ejemplo en autocad.Actualmente existe otro grupo de instrumentos que permiten obtener coordenadas geográficas, estos son los GPSTRANSITO:Instrumento topográfico para medir ángulos verticales y horizontales, con una precisión de 1 minuto (1´ ) o 20 segundos (20" ), los círculos de metal se leen con lupa, los modelos viejos tienen cuatro tornillos para nivelación, actualmente se siguen fabricando pero con solo tres tornillos nivelantes.Para diferencia un transito de un minuto y uno de 20 segundos, en los nonios los de 1 minuto tienen en el extremo el numero 30 y los de 20 segundos traen el numero 20TEODOLITO ÓPTICO:es la evolución de el tránsito mecánico, en este caso, los círculos son de vidrio, y traen una serie de prismas para observar en un ocular adicional. La lectura del ángulo vertical y horizontal la precisión va desde 1 minuto hasta una décima de segundo.TEODOLITO ELECTRÓNICO:es la versión del teodolito óptico, con la incorporación de electrónica para hacer las lecturas del circulo vertical y horizontal, desplegando los ángulos en una pantalla eliminando errores de apreciación, es mas simple en su uso, y por requerir menos piezas es mas simple su fabricación y en algunos casos su calibración.Las principales características que se deben observar para comparar estos equipos hay que tener en cuenta: la precisión, el numero de aumentos en la lente del objetivo y si tiene o no compensador electrónico.DISTANCIOMETRO:Dispositivo electrónico para medición de distancias, funciona emitiendo un haz luminoso ya sea infrarrojo o láser, este rebota en un prisma o directamente sobre la superficie, y dependiendo de el tiempo que tarda el haz en recorrer la distancia es como determina esta.En esencia un distanciometro solo puede medir la distancia inclinada, para medir la distancia horizontal y desnivel, algunos tienen un teclado para introducir el ángulo vertical y por senos y cosenos calcular las otras distancias, esto se puede realizar con una simple calculadora científica de igual manera, algunos distaciometros, poseen un puerto para recibir la información directamente de un teodolito electrónico para obtener el ángulo vertical.Hay varios tiposMontura en horquilla.- Estos se montan sobre la horquilla del transito o teodolito, el problema de estos es que es mas tardado trabajar, ya que se apunta primero el telescopio, y después el distanciometroMontura en el telescopio.- Es mas fácil trabajar con estos, ya que solo es necesario apuntar el telescopio ligeramente debajo del prisma para hacer la medición, este tipo de montura es mas especializado, y no todos los distaciometros quedan en todos los teodolitos.En general ajuste de la puntería, puede resultar un poco engorroso con estos equipos, ya que es muy fácil que se desajuste.El alcance de estos equipos puede ser de hasta 5,000 metrosTambién existen distanciometros manuales, estos tienen un alcance de hasta 200 metros, son muy útiles para medir recintos y distancias cortas en general.Por su funcionamiento existen de dos tipos:por ultrasonido: son los mas económicos y su alcance no llega a los 50 metros, se debe tener cuidado con estos, ya que si la superficie no esta perpendicular al equipo, o es irregular, puede arrojar resultados incorrectos o no medir en absoluto, hay modelos mas sofisticados que tienen una mira láser, por lo que será importante no confundirlos con los siguientes.Por láser: son muy precisos y confiables, su alcance máximo es de 200 metros, aun cuando en exteriores y distancias de mas de 50 metros se recomienda contar con mira, ya que a esas distancias o con la luz del día, resulta difícil saber donde esta apuntando el láserESTACIÓN SEMITOTAL:En este aparato se integra el teodolito óptico y el distanciometro, ofreciendo la misma linea de vista para el teodolito y el distanciometro, se trabaja mas rápido con este equipo, ya que se apunta al centro del prisma, a diferencia de un teodolito con distanciometro, en donde en algunos casos se apunta primero el teodolito y luego el distanciometro, o se apunta debajo del prisma, actualmente resulta mas caro comprar el teodolito y el distanciometro por separado.En la estación semitotal, como en el teodolito ÓPTICO, las lecturas son analógicas, por lo que el uso de la libreta electrónica, no representa gran ventaja, se recomienda mejor una estación total.Estos equipos siguen siendo muy útiles en control de obra, replanteo y aplicaciones que no requieren uso de calculo de coordenadas, solo ángulos y distancias.ESTACIÓN TOTAL:es la integración del teodolito electrónico con un distanciometro.Las hay con calculo de coordenadas.- Al contar con la lectura de ángulos y distancias, al integrar algunos circuitos mas, la estación puede calcular coordenadas.Las hay con memoria.- con algunos circuitos mas, podemos almacenar la información de las coordenadas en la memoria del aparto, sin necesidad de apuntarlas en una libreta con lápiz y papel, esto elimina errores de lápiz y agiliza el trabajo, la memoria puede estar integrada a la estacion total o existe un accesorio llamado libreta electronica, que permite integrarle estas funciones a equipos que convencionalmente no tienen memoriao calculo de coordenadas.Las hay motorizadas.- Agregando dos servomotores, podemos hacer que la estación apunte directamente al prisma, sin ningún operador, esto en teoría representa la ventaja que un levantamiento lo puede hacer una sola persona.Las hay sin prisma.- Integran tecnología de medición láser, que permite hacer mediciones sin necesidad de un prisma, es decir pueden medir directamente sobre casi cualquier superficie, su alcance esta limitado hasta 300 metros, pero su alcance con prisma puede llegar a los 5,000 metros, es muy útil para lugares de difícil acceso o para mediciones precisas como alineación de maquinas o control de deformaciones etc.Las principales características que se deben observar para comparar estos equipos hay que tener en cuenta: la precisión, el numero de aumentos en la lente del objetivo, si tiene o no compensador electrónico, alcance de medición de distancia con un prisma y si tiene memoria o no.Precisión:es importante a la hora de comparar diferentes equipos, diferenciar entre resolución en pantalla y precisión, pues resulta que la mayoría de las estaciones, despliegan un segundo de resolución en pantalla, pero la precisión certificada puede ser de 3 a 9 segundos, es lo que hace la diferencia entre un modelo y otro de la misma serie, por ejemplo la Set 510 es de 5 segundos y la Set310 es de 3 segundosGPS:Sistema de posicionamiento global (Global Positioning System), hay dos tipos:GPS TOPOGRÁFICOS Estos equipos tienen precisiones desde varios milímetros hasta menos de medio metro. Existen GPS de una banda (L1) y de dos bandas (L1, L2), la diferencia es que para los GPS de una banda se garantiza la precisión milimetrica para distancias menores a 40km entre antenas, en los GPS de dos bandas es de hasta 300km, si bien se pueden realizar mediciones a distancias mayores, ya no se garantiza la precisión de las lecturasEl GPS no reemplaza a la estación total, en la mayoría de los casos se complementan. Es en levantamientos de gran extensión donde el GPS resulta particularmente practico, ya que no requiere una línea de vista entre una antena y otra, además de tener el GPS la gran limitante de trabajar solo en espacios con vista al cielo, siendo un poco problemático incluso cuando la vegetación es alta y densa, pero por ejemplo una selva o bosque se abre un claro de unos 5 metros y se hace la medición con la antena, en lugar de abrir una brecha para tener visual entre la estación total y el prisma. Así mismo es común hacer el levantamiento de dos puntos con GPS (línea de control) y posteriormente usar la estación y en lugar de introducir coordenadas arbitrarias introducimos coordenadas geográficas, y todo lo que se levante con la estación estará georeferenciadoOCULAR ACODADO:Este es un accesorio para teodolitos y estaciones.Cuando uno esta muy cerca de una estructura muy alta, requerimos apuntar el telescopio hacia arriba para poder ver la parte mas alta de la estructura, es común que ya no sea tan fácil poner el ojo en el ocular por como es el equipo, existe un accesorio que nos permite ver incluso al zenit, este es el ocular acodado, los hay muy sencillos, que puede ser simplemente un pequeño prisma, también hay otros que requieren que se retire el ocular y posteriormente poner esta extensión que junto con el prisma nos permite tener una excelente visual.El los teodolitos ópticos (vs electrónicos) se requieren dos oculares, uno para ver el objeto y otro para hacer las lecturas del ángulo, en las estaciones totales y teodolitos electrónicos, solo se requiere uno.NIVELES:Un nivel es un instrumento que nos representa una referencia con respecto a un plano horizontal.Este aparato ayuda a determinar la diferencia de elevación entre dos puntos con la ayuda de un estadal.El nivel mas sencillo es el nivel de manguera, es una manguera trasparente, se le introduce agua y se levantan ambos extremos, por simple equilibrio, el agua estará al mismo nivel en ambos extremos.El nivel de mano es un instrumento también sencillo, la referencia de horizontalidad es una burbuja de vidrio o gota, el clisimetro es una versión mejorada del nivel de mano incorporando un transportador metálico permitiendo hacer mediciones de inclinación y no solo desnivel.El nivel fijo es la versión sofisticada del nivel de mano, este en lugar de sostenerse con la mano se coloca sobre un tripie, la óptica tiene mas aumentos y la gota es mucho mas sensible.Este nivel presenta una problemática, y es que conforme se opera el aparato hay que estar verificando continuamente y sobretodo cuando se gira, que la gota siga centrada, esto se hace con los 4 tornillos niveladores los cuales se mueven en pares, y siempre manteniendo tensión para que el aparato no se mueva..Este problema se resolvió con el nivel basculante, que sigue siendo un nivel fijo, pero que tiene un tornillo para ajustar la gota cada que se hace una medición, simplificando mucho el uso de 4 tornillos nivelantes, uno de los niveles mas precisos es un nivel basculante, pero debe mayormente su precisión justamente a su gota y a una placa planoparalela..Un gran adelanto se logró cuando se introdujo el compensador automático, dando lugar al nivel automático, su funcionamiento esta basado en un péndulo que por gravedad, en estado estable este siempre estará en forma vertical, y con la ayuda de un prisma, este nos dará la referencia horizontal que estamos buscando. Este nivel tiene una burbuja circular (ojo de buey) que puede no estar completamente centrada, pero el compensador automático hace justamente eso, compensar, este adelanto resultó tan provechoso, que se incorporó en los teodolitos mas precisos y en las estaciones totales, aun cuando su funcionamiento puede variar, el principio sigue siendo el mismo.Por sus ventajas los niveles automáticos son los que mas fácilmente se encuentran en el mercado, dentro de las características que hay que observar al comparar instrumentos es el número de aumentos de la lente que puede ser de 20x hasta 32x, esto representa que tanto aumenta la imagen al ver a través del nivel, si las distancias son cortas (menores a 10 metros) tal vez no resulte algo trascendente, pero al tratar de ver un estadal graduado al milímetro a 100 metros si es importante contar con el nivel con mas aumentos, o si se requiere gran precisión incluso en distancias cortas se recomendaria el de 32 aumentos. Se ve de las especificaciones que el número de aumentos esta ligado con la precisión del equipo, que se expresa en milímetros por kilometro nivelado ida y vuelta, así si por ejemplo un nivel tiene una precisión de ± 1.5 mm/km, significa que en una nivelación de un kilometro ida y vuelta se tiene un error de mas menos un milímetro y medio.En términos generales se podría decir que el rango de un nivel de 20 aumentos es de 50 mts, 22x.-65mts, 24x.-79mts, 26x.-92mts, 28x.-104mts, 30x.-115mts, 32x.-125mts, pero si usamos un nivel de muchos aumentos a distancias cortas tendremos mayor facilidad para tomar las lecturas en el estadal y eventualmente mas precisión, así si por ejemplo se quiere nivelar una maquinaria, en donde las distancias pueden no superar los 10 mts, se recomendaría usar el nivel de 32 aumentos, para tener la máxima precisión posible. Si bien el nivel solo sirve para medir desnivel, últimamente se les ha incorporado una graduación en el giro horizontal, permitiendo hacer mediciones de ángulos con una precisión de medio grado, siendo practico en obra para medir o trazar ángulos horizontales que no requieren gran precisión.Existe un accesorio llamado placa planoparalela o micrómetro este accesorio permite realizar mediciones a la décima de milímetro, si bien se puede colocar en cualquier nivel, se recomienda solo para niveles con 32 aumentos, este accesorio es de gran ayuda para trabajos que requieren mucha precisión., En algunos casos es incluso aconsejable usar estadal inbar para eliminar error por variación en la temperatura y dilatación de los estadales de aluminio. Los niveles láser fueron y continúan siendo una novedad creyendo alguna personas que son mas precisos, pero la realidad es otra, existen los que solo proyectan una linea en una pared, su nombre correcto es crossliner se usan principalmente en interiores, ya que en exteriores con la luz del sol resulta difícil ver la linea que proyecta en una pared por ejemplo, linea que por cierto tiene entre 1 y 2 milímetros de ancho, así que si precisión. En un kilometro será de 1 centímetro comparando con un nivel óptico, hay también niveles láser que poseen un sensor, este se puede usar en exteriores y a mayores distancias, ya que no depende del ojo humano, si no de un sensor especializado en ver la luz láser, hay equipos de diferentes precios y precisiones, si adquiere un nivel asegurese que este sea de calidad y que este correctamente calibrado, de lo contrario le recomiendo mejor un nivel de manguera.No todo es malo en los niveles láser, una de sus ventajas es que lo puede usar una sola persona: pone el nivel en un punto céntrico y va a medir directamente en los puntos que requiere, también si tiene varios instaladores (de marcos por ejemplo) trabajando al mismo tiempo, cada uno puede tener un sensor y estar usando la misma referencia al mismo tiempo. También son muy prácticos montados en maquinaria de excavación o aplanado, eliminando la necesidad de detener la maquinaria para poner un estadal y hacer la medición, con un nivel láser el operador de la maquina puede saber instantáneamente si esta por arriba o por abajo del nivel deseado.Por ultimo están los niveles electrónicos, estos funcionan como los niveles ópticos, y adicionalmente pueden hacer lecturas electrónicamente con estadales con código de barras, esto resulta muy practico, ya que la medición es muy rápida, y se eliminan errores de apreciación o lectura, incluso de dedo, ya que estos tienen memoria para almacenar y procesar los datos, pueden desplegar en pantalla una resolución de décima de milímetro, y medir distancias con una resolución de un centímetro.Si bien un teodolito o una estación total se puede usar como nivel, las mediciones no serán tan precisas, siendo que el nivel es un instrumento especializado, pero si no requiere gran precisión. Se puede utilizar una estación o un teodolito ajustando el ángulo vertical a 90 grados

instalaciones hidraulicas

Instalaciones HidraulicasLa instalación hidráulica es un conjunto de tuberías y conexiones de diferentes diámetros y diferentes materiales; para alimentar y distribuir agua dentro de la construcción, esta instalación surtirá de agua a todos los puntos y lugares de la obra arquitectónica que lo requiera, de manera que este liquido llegue en cantidad y presión adecuada a todas las zonas húmedas de esta estalación también constara de muebles y equipos

tipos de nivelacion

TIPOS DE NIVELACIONExisten diversos métodos de nivelación utilizados en los trabajos topográficos: nivelación geométrica, nivelación trigonométrica, nivelación simple, nivelación compuesta nivelación satelital el cual utiliza el sistema de posicionamiento global; dos métodos más que solo son utilizados por la geodesia, el método gravimétrico y el barométrico; y uno utilizado en cartografía mediante la restitución fotogramétrica.NIVELACION GEOMETRICAEs el más preciso y utilizado de todos, se lleva a cabo mediante la utilización de un nivel óptico o electrónico, existen cuatro tipos de nivelación geométrica definidos según su precisión: 1° y 2° orden (utilizados en geodesia), 3° y 4° orden (utilizados en topografía), el procedimiento es igual en todos ellos, solo cambian los elementos utilizados para medir; y también podríamos diferenciar dos tipos más según el trabajo a realizar: nivelación geométrica lineal (si se nivela desde un punto hasta otro siguiendo una trayectoria que una ambos) o nivelación geométrica de superficie (cuando nivelamos un sector o una línea desde una misma estación referida a un mismo plano de referencia). El procedimiento para nivelaciones lineales sean estas topográficas o geodésicas es igual, solo cambia la precisión a alcanzar y los instrumentos a utilizar. Se realiza mediante lecturas efectuadas con el Hilo Medio del retículo del nivel, sobre una mira graduada que se coloca a una distancia no mayor de 60 o 70 m, estas lecturas se restan convenientemente entre sí obteniéndose de esta manera el desnivel existente entre los dos puntos donde estuvo apoyada la mira.Obtención del desnivel entre dos puntos.Este es el procedimiento en el caso de que solo queramos obtener el desnivel existente entre dos puntos, pero en el caso en que es necesario el replanteo o la obtención de una o más cotas, el cálculo se complica ya que debemos agregar dos nuevos elementos al cálculo: la cota y el plano Visual (PV) o cota del eje óptico del anteojo del nivel, paso intermedio que debemos calcular antes de calcular la cota de los demás puntos.Replanteo de la cota en un punto desconocido.Para el trabajo con cotas debemos tener al menos uno de los puntos, objetos del trabajo, con cota conocida o un PF en sus inmediaciones, a los efectos de tomarlo como plano de referencia, de no ser así se deberá hacer una nivelación, llamada de "enlace" a los efectos de darle cota a uno de los puntos dentro del trabajo, de no ser posible o económicamente conveniente siempre queda la opción de nivelar uno de los puntos mediante la colocación sobre él de un baroaltímetro (instrumento que a través de la medición de la presión barométrica nos da una altura sobre el nivel del mar bastante aproximada) o simplemente darle una cota arbitraria.Supongamos como en el caso anterior tener un PF como inicio del trabajo, esto facilita la tarea, se debe colocar la mira sobre este y se toma la lectura, en general solo se utiliza el hilo medio, aunque algunos prefieren tomar lecturas sobre los tres hilos y hacer luego la comprobación siguiente: (Hilo sup. + Hilo inf. ) / 2 = Hilo medioLo cual no es necesario, y en la práctica suele tornarse engorroso; una vez tomada la lectura se suma este valor a la cota del PF y hemos obtenido la cota del PV. Ya obtenida esta cota se colocará la mira sobre la estaca a la que se quiere dar cota y se tomará una nueva lectura, notemos ahora que a simple vista se hace obvio que esta lectura es la diferencia entre la cota del PV y la cota de la estaca, de manera que restamos la lectura obtenida a la cota del PV y el resultado es la de la estaca.Distintos tipos de nivelaciónMaterialización de una cota.Otro caso particular del uso de las cotas, es cuando necesitamos replantear una cota que aparece en un plano de proyecto de obra y no está materializada en el terreno. Supongamos volver al caso anterior, pero esta vez la cota a que deberá quedar la estaca es conocida previamente porque aparece en el proyecto que estamos replanteando. En este caso clavamos la estaca apenas en el terreno y dejamos la masa a mano, esta vez ya conocemos la cota del PV que ya había sido calculada y la cota a la que deberá quedar la estaca, nos falta la diferencia entre ambas, que hallaremos restando ambos valores, así que hacemos la resta y el resultado será la lectura que deberemos ver en el retículo, retomamos entonces la masa y alternativamente golpearemos la estaca y haremos lecturas hasta que obtengamos el valor calculado (En el caso del ejemplo 0,281).DISTINTOS TIPOS DE NIVELACION GEOMETRICANIVELACION GEOMETRICA COMPUESTA O LINEALNivelación geométrica compuesta.Es el más usado ya que generalmente los puntos a nivelar se encuentran a más de la distancia máxima en que se puede colocar la mira, y por lo tanto se deben realizar tantas nivelaciones simples como sean necesarias para unirlos, para realizar una nivelación se debe tener en cuenta una distancia para cada tramo de entre 120 a 180 m y luego dividir la longitud total por esta distancia para hallar la cantidad de tramos a realizar; los puntos intermedios entre los dos (o más) puntos objetos del trabajo, se llamarán puntos de paso o PP.NIVELACION SIMPLELa nivelacion es simple cuando el desnivel a medir se determina con única observación .Para la nivelacion simple el nivel se sitúa en el punto medio de los dos puntos que deseamos conocer el desnivel. Proccedemos a estacionar el nivel y realizar las lecturas sobre la mira y por diferencia de lecturas obtenemos el desnivel.NIVELACION COMPUESTASon aquellas nivelaciones que llevan consigo un encadeenamiento de observaciones. La nivelacion compuesta consiste en estacionar en varios puntos intermedios, arrastrando la nivelacion. La nivelacion compuesta se utiliza cuando la distancia de dos puntos a nivelar es grande, cuando los puntos extremos no son visibles entre sí, o la diferencia de nivel es superior a la que se puede leer de una sola estación.CALCULO DE UNA NIVELACIONCálculo de una nivelación.Para el cálculo de una nivelación tenemos dos procedimientos igualmente válidos, que serán utilizados alternativamente según el criterio del operador, el más sencillo es el de las sumatorias para este caso debemos agrupar todas la lecturas "hacia atrás" (es decir hacia el punto de partida) por un lado y todas las lecturas hacia "adelante" (es decir hacia el punto de llegada) por otro; luego efectuamos el cálculo que se ve a la derechaEl otro caso es el cálculo del plano visual más sencillo y rápido, no es más que ir realizando sucesivas nivelaciones simples, las cuales con una calculadora se realizan en el momento y se pueden comprobar y controlar en el lugar sin perdida de tiempo.512,731 + 1,357 - 0,252 + 1,109 - 0,342 + 1,033 - ,0,322 = 515,314 msnm (para el ejemplo anterior)NIVELACION GEOMETRICA DE SUPERFICIESEs la nivelación que se ejecuta partiendo de uTFUSWYn PF , acotando varios puntos desde una misma estación.Para su ejecución se lee sobre la mira colocada sobre un PF, y se obtiene un PV que será común a todos los puntos relevados o replanteados, de ahí en adelante. Este procedimiento se utiliza en los casos en que se debe relevar una superficie para conocer su pendiente o para luego dibujar las curvas de nivel que representarán una superficie en un gráfico, o también al replantear la pendiente de por ejemplo un caño de cloacas o el cordón de una veredalsglNIVELACION TRIGONOMETRICANivelación Trigonométrica.Es la nivelación que se realiza a partir de la medición de ángulos cenitales, de altura o depresión, y de distancias que luego se usarán para la resolución de triángulos rectángulos, donde la incógnita será el cateto opuesto del ángulo a resolver, que en estos casos son el desnivel existente entre el punto estación y un, otro, punto cualquiera.El ejemplo más simple es cuando con un teodolito medimos un ángulo y con un E.D.M. adosado al mismo, la distancia inclinada existente entre la estación y un punto cualquiera

convenciones


cartera decostos y presupuestos


planos de replanteo

Los planos son dibujos que representan las vistas de un objeto desde distintas posiciones.
Tenemos planos de planta "vistos desde arriba"
Planos de alzado o frente "vistos de frente"
Planos de perfil o Vistas "visto de costado"
Tenemos planos de detalles "están a una escala mayor para apreciar mejor los detalles"
Planos de sección o Corte "es cómo veríamos esa cara si le diéramos un corte imaginario"
En construcción además tendremos planos de situación - implantación "simplemente es un callejero en donde se indica el lugar donde ira la obra"
...PLANTA DE REPLANTEO - DISTRIBUCIÓN...
Este tipo de plano muestra como se vería el edificio desde arriba si se lo cortara a 1 metro del nivel del piso general mente "este nivel puede variar según la necesidad de mostrar detalles del proyecto que se encuentren por encima de este nivel"
Son los primeros planos de una obra, y permiten entender rápidamente como es la obra a grandes rasgos. Muestran la posición de las paredes, fundaciones, los ejes de replanteo, niveles, demás.
EJEMPLO
Aquí mostraremos un ejemplo. Tomaremos el modelo de una casa muy simple y haremos su planta "no será una planta de replanteo completa pero será una primera aproximación"
1- se muestra la casa2- se identifican los elementos que aparecerán en la planta3- se de muestra en rojo la línea "imaginaria" de corte y por donde se cortará cada elemento "pared, puerta, ventanas"4- se muestra la casa cortada5- se muestra el plano resultante.

metodo de triangulacion

METODO DE TRIANGULACIONSe llama triangulación el método en el cual las líneas del levantamiento forman figuras triangulares, de las cuales se miden solo los ángulos y los lados se calculan trigonométricamente a partir de uno conocido llamado base. El caso más simple de triangulación es aquel que se vio en el “levantamiento de un lote por intersección de visuales”; de cada triangulo que se forma se conocen un lado, la base, y los dos ángulos adyacentes; los demás elementos se calculan trigonométricamente.Una red de triangulación se forma cuando se tiene una serie de triángulos conectados entre sí, de los cuales se pueden calcular todos los lados si se conocen los ángulos de cada triángulo y la longitud de la línea “base”. No necesariamente han de ser triángulos las figuras formadas; también pueden ser cuadriláteros (con una o dos diagonales) o cualquier otro polígono que permita su descomposición en triángulos.
Se debe medir otra línea al final para confrontar su longitud medida directamente y la calculada a través de la triangulación, lo cual sirve de verificación. La precisión de una triangulación depende del cuidado con que se haya medido la base y de la precisión en la lectura de los ángulos.Los ángulos de cada triangulo deben sumar 180º; debido a pequeños errores inevitables, esto no se logra exactamente y , así, se presenta un pequeño error en cada triangulo (cierre en ángulo). De acuerdo con el grado de precisión deseada, este error tiene un valor máximo tolerable.
También se puede encontrar el error de cierre en lado o cierre de la base, o sea, la diferencia que se encuentra entre la base calculada, una vez ajustados los ángulos, y la base medida, expresada unitariamente.
TRABAJO DE CAMPO PARA UNA TRIANGULACION TOPOGRAFICA
Lo primero que se debe hacer es un reconocimiento del terreno para planear la triangulación, o sea, estudiar la posición mas conveniente de las estaciones de acuerdo con la topografía misma del terreno y con las condiciones de visibilidad y facilidad de acceso. Luego se determinan las estaciones, lo cual se llama “materializarlas”; para esto se emplean mojones o estacas. Además, las estaciones deben hacerse visibles mutuamente; para tal fin se establecen señales que pueden ser, un trípode, con su vértice verticalmente sobre la estación, o un poste (pintado de un color que lo haga más visible), que se pone al lado de la estación y que se remueve mientras se están observando ángulos desde ella. Estas señales son indispensables, pues es imposible, dado que las distancias son muy grandes (de 0,5 a 2,0 km en promedio), alcanzar a ver piquetes o jalones colocados en otra estación.
Se procede luego a la medición de la base. En esta clase de triangulaciones se emplean los métodos de precisión vistos en medición de una línea. Se debe patronar la cinta que se va a utilizar en la medición.
La base se toma sobre un terreno que presente condiciones favorables para efectuar la medición; hay que medir varias veces para así conocer la precisión con que se hizo.Luego viene la medición de los ángulos. El transito se coloca en cada vértice y, por uno de los métodos de precisión ya vistos (según el aparato que se este usando), se van midiendo todos los ángulos. Para cada ángulo la mitad de las lecturas se toma con el anteojo en posición directa y la otra mitad con el anteojo en posición inversa para evitar cualquier error ocasionado por ligeros descuadres del aparato.
APLICACIONES
La triangulación se emplea en combinación con las poligonales para determinar puntos o detalles de un levantamiento. Esta resulta más económica cuando se trata de medición de grandes distancias, pues cuando las distancias son cortas, el costo de la construcción de las estaciones, torres de observaciones, etc., hace preferible el empleo de poligonales. Por otra parte el uso de instrumentos de precisión en las triangulaciones no aumenta mucho el costo.El GPS permite actualmente hacer esta mas rápida y económicamente. Los detalles del levantamiento se toman por radiación desde las estaciones de la triangulación o trazando poligonales adicionales a partir de ellas, o también por GPS.
CONCLUSIÓN
La triangulación es un método útil y rápido para la translación de coordenadas, BM y puntos de control, los cuales pueden ser necesarios para la construcción de carreteras, puente, túneles, acueductos entre otros.Se recomienda utilizar una triangulación topográfica cuando se trate del levantamiento de una zona relativamente grande o que presente inconvenientes para el trazado de una poligonal, ya sea por vegetación abundante o por cursos de agua.
ALQUILER DE EQUIPOS TOPOGRAFICOS
TEODOLITO DIA 180.000 SEMANA 1.260.000 MES 5.040.000
ESTACION TOTAL DIA 120.000 SEMANA 840.000 MES 3.360.000
NIVEL DIA 120.000 SEMANA 840.000 MES 3.360.000GPS

levantamiento con brujula

LEVANTAMIENTO TOPOGRAFICO CON BRUJULA
Antes de la invención del teodolito, la brújula representaba para los ingenieros, agrimensores y topógrafos el único medio práctico para medir direcciones y ángulos horizontales.
A pesar de los instrumentos sofisticados que existen actualmente, todavía se utiliza la brújula en levantamientos aproximados y continua siendo un aparato valioso para los geólogos, y los técnicos forestales entre otros.
Una brújula consta esencialmente de una aguja de acero magnetizada, montada sobre un pivote situado en el centro de un limbo o circulo graduado. La aguja apunta hacia el Norte magnético.
INSTRUCCIONES :
Hacer un reconocimiento de la zona a levantar, materializando los vértices, de acuerdo al tipo de trabajo y a las características topográficas del terreno.
La medición de las distancias entre los vértices se hace en línea recta y con la cinta horizontal, por lo tanto es importante seleccionar los vértices de tal manera que no presenten dificultades para su medición.
Siempre que sea posible es preferible evitar que un alineamiento atraviese un obstáculo o accidente que presente considerable dificultad para la medición.
Que haya visibilidad entre las estaciones.
Una vez seleccionadas las estaciones se miden los ejes de la poligonal, teniendo en cuenta que las distancias requeridas son las horizontales, además que haya un correcto alineamiento.
COMO DIBUJAR UN PLANO CUANDO ES CON LEVANTAMIENTO CON CINTA Y BRUJULA
Con los datos obtenidos en campo y registrados en la cartera correspondiente, se elige la escala adecuada. El dibujo se realiza midiendo las distancias con regla a escala y los ángulos con transportador. Por último se rotula y en esta forma se obtiene el plano final.

cimentaciones

CIMENTACION
Los cimientos son las estructuras que reciben todo el peso de una construcción, por lo que deben descansar en terrenos firmes sólidos, que no se asienten ni compriman con el peso del edificio. Recuerde que un cimiento es tan fuerte y sólido como la tierra que tiene debajo.
La cimentación generalmente bajo tierra, es la parte de la estructura de un edificio que sirve para soportar toda la construcción y repartir las cargas de su peso sobre un terreno, a fin de que no se hunda.
TIPOS DE CIMIENTOS
LOS CIMIENTOS CORRIDOS: O continuos van por debajo de los muros de carga, para recibir su peso . Son los mas comúnmente usados. Pueden ser mampostería de piedra, mampostería de tabique, de mampostería de bloque hueco o de concreto reforzado
EL CIMIENTO AISLADO: O zapata , se usa principalmente para elementos aislados , como columnas, o para viviendas en terrenos de gran desnivel, o con basamento en las casas hechas de madera, que necesitan estar separadas del suelo para que la humedad no pudra el maderamen del apoyo y del piso.

LOSA DE CIMENTACION: Es una plancha de concreto reforzado con acero, que es a la vez cimiento y pisa. Está indicada en suelos arcillosos por que se asienta uniformemente y en edificios de un piso , particularmente si son ligeros. Algunas veces se usa en combinación con zapatas. CONSTRUCCION DEL CIMIENTO
Hay muchas clases de piedras con las que se pueden hacer cimientos y muros de piedra. Las principales son las piedras volcánicas o basaltos, la piedra de bola de los ríos, las piedras calizas las canteras las lajas.
Antes de utilizarlas las piedras se mojan para que no absorban el agua del mortero. Luego, sobre la plantilla de la zanja se pone una capa de mezcla como cama, para recibir las primera piedras.
Las piedras más grandes se colocan en la base y las mas pequeñas en la parte de arriba. En los cruces y en las esquinas se dejan piedras grandes salidas, para que amarren con el cimiento que va en el otro sentido.
Las piedras de las esquinas se deben escoger con mucho cuidado. Dos de sus lados deben forman la esquina, pero además, deben asentar bien en la piedra de abajo y recibir bien la piedra de arriba. Recuerde: las esquinas son las partes más delicadas del cimiento. Una misma piedra se puede acomodar de muchas maneras. Hay que mirarlas, darle vuelta, observarla e ir descubriendo sus posibilidades. Cuando quiera colocar una piedra y no asiente bien, desbaste o labre un poco la superficie, con un cincel y un martillo. Para llenar los huecos y aumentar la superficie de contacto, use pequeños pedazos de piedra, o rajuelas, pero no las emplee para mantener las piedras en su lugar, si no sólo para nivelar y rellenar, cuando no hay otra posibilidad. El acuñamiento o nivelación a base de rajuelas debe evitarse, pues es un defecto. Lo mejor es cambiar por otra piedra que asiente bien.
El mortero o mezcla elimina mucha de la rajuela. A las pocas horas endurece y automáticamente proporciona una base fuerte permanente para las piedras. Pero no debe usarse mucho mortero para que las piedras se apoyen. Nunca ponga una capa de cemento de 2.5 cm de grueso. Tampoco deje huecos.
Una vez que ponga una piedra en su lugar ya no la mueva, pues puede aflojarse la liga entre la piedra y el mortero. Sólo limpie el exceso de mortero que salga por la junta.
Muchas veces al llenar las juntas verticales, hay que empujar un poco el mortero para que llene los espacios vacíos.
Es mejor que haga el cimiento por capas continuas que terminen de manera escalonada, para que el avance del día siguiente embone bien y no haya cortes bruscos en los tramos que se hacen de un día para otro.
Con la plomada y el nivel de burbuja verifique con frecuencia la caída vertical de los cimientos de colindancia.
Vigile la inclinación de los talúdes con una regla o escuadra para taludes. Asegúrese de que la corona esté al nivel de los hilos de referencia.
Por donde debe pasar algún tubo de drenaje es necesario dejar huecos suficientes para que pase el tubo. Hay que cuidar que el hueco esté al nivel necesario. Algunas veces hay que dejar los huecos para empotrar los castillos de las bardas.
La parte superior del cimieto se termina con una capa de mezcla y rajuela. Luego, cuando el mortero está seco , hay que rellenar la cepa con la misma tierra que se sacó, cuidando que no lleve hojas, raíces o basuras, en capas de 20 cm que se consolidan con el pisón. Se debe ir rellenando y apisonando ambos bordes al mismo tiempo, para evitar empujes hacia un solo lado.

excavaciones

EXCAVACIONES
SUELOSEn general, las capas superficiales de suelo , llamada suelo vegetal,Son poco firmes y por tanto, inadecuadas para servir de sostén al cimiento. Pero la capas mas profundas del suelo, más estables y resistentes, son adecuadas para soportar el basamento de la construcción. Para encontrar estas capas de suelo firme se hace la excavación para los cimientos.
Para averiguar la profundidad a la que se debe escarbar para desplantar el cimiento, se hace un pozo o una zanja de prueba. Si al escarbar la pala se hunde con facilidad se trata de un terreno suave y esponjoso, malo para levantar un cimiento. Hay que excavar mas profundamente.
Cuando la pala se hunde, pero no tan fácilmente, se trata de un terreno suave igualmente inadecuado para soportar un cimiento.
Sin embargo, cuando ya no es posible escarbar y se necesita una picota , que entra fácilmente en el suelo, quiere decir que se ha llegado al terreno semiduro, intermedio, sobre el que se pude desplantar el cimiento, pero conviene buscar, más abajo un terreno aun mas firme. Cuando la picota penetra con dificultad, hemos encontrado un terreno duro, compacto, bueno para la cimentación .La profundidad adecuada para el cimiento es precisamente donde encuentra este terreno. Todavía hay suelos más duros y firmes es la roca, lo mejor para soportar un cimiento, pero debe ser roca continua y no solamente en algunas partes
EL ANCHO DE LA CEPA O ZANJA DEPENDE DEL ANCHO DEL CIMIENTO, QUE ASU VEZ DEPENDE,ENTRE OTRAS COSAS, DE LA RESISTENCIA DE LOS SUELOS.
Para construcciones de un piso en suelos muy duros, el cimiento puede ser relativamente angosto, de unos 40 cm, de ancho en tanto que en suelos duros medianos, el cimiento debe ser mas ancho, de unos 60 cm; consecuentemente sobre terrenos poco duros , el cimiento debe tener una base de 80 cM
Cuando el cimiento se hace para construcciones de dos pisos, su base debe ser todavía más ancha. Así, en terrenos duros conviene que tenga 50 cm, en terrenos duros medianos 80 cm, y sobre suelos poco duros 1mt de ancho.
LA ALTURA DEL CIMIENTO DEPENDE DE LA PROFUNDIDAD A LA QUE SE ENCUENTRE UN SUELO FIRME, GENERALMENTE ENTRE 50 Y 80 CM, DE HONDO, AUNQUE HAY CASOS EN QUE SE DEBE LLEGAR A 1.5 mt O MÁS.
HERRAMIENTAS Y MATRIALES
Para excavar la zanja del cimiento se utilizan:- Pisón de mano.- Cubetas.- Carretillas.- Picadería de tabique.- Arena- En algunas ocasiones, cemento y cal.- Huincha- Pala.- Picota.
EXCAVACIÓN
La excavación se hace sobre las líneas de las cepas marcando el terreno, cuyo ancho ya deberá haber tomado en cuenta la dureza del terreno donde se va a construir. Primero se afloja el suelo con la picota unos dos metros a lo largo de las líneas de la cepa. Luego, la tierra aflojada se traspalea hacia un lado, cuidando de no cubrir ni dañar los cordeles que marcan el nivel, ni las crucetas. Enseguida se vuelve a aflojar la tierra con la picota y nuevamente se traspalea la tierra. Así se sigue hasta alcanzar la profundidad necesaria. La profundidad se mide hacia debajo de los hilos que señalan el nivel superior del cimiento. La tierra que sale de la excavación se deja junto a las cepas, para rellenarlas después, cuando ya estén terminados los cimientos.
Cuando se llega a la profundidad determinada al principio, se debe verificar la calidad del terreno para la cimentación. Si se ha encontrado suelo firme y duro, no deberá excavarse más. Pero si a esa profundidad de la zanja el terreno sigue siendo blando, habrá que seguir excavando hasta dar con terreno mas firme. Tampoco debe excavarse de menos pues puede haber un asentamiento del cimiento cuando ya este terminada la construcción. El fondo de toda la cepa debe quedar nivelado, listo, ala profundidad necesaria. Si hay partes pequeñas con una excavación mas profunda de no más de 20 cm, se debe nivelar. Para ello se humedece el suelo y se rellena con cepas de tierra limpia que luego se compacta con un pisón de mano.
Cuando la excavación es profunda o el terreno es muy suelto, las paredes del acepa se pueden derrumbar en parte. Para evitarlo se ponen ademes, que son como cimbras hechas de tablas y polines, que detienen la tierra de las paredes. Una vez realizadoToda la excavación se nivela el fondo de la cepa golpeándolo con un pisón de mano.Luego, se pone una plantilla, que es una capa de 6 a 10 cm de espesor, hecha con padecería de tabiques y arena, que se compacta y se empareja con el pisón de mano.
Si el terreno de l fondo de la cepa no es muy duro, se acostumbra agregar una parte de cal por cuatro de arena. O también una parte de cemento por seis de arena. Para cimientos muy anchos se puede poner un concreto pobre, hecho a base de una parte de cemento, por cuatro de arena y seis de grava.

que es el gps

El Global Positioning System (GPS) o Sistema de Posicionamiento Global (más conocido con las siglas GPS, aunque su nombre correcto es NAVSTAR-GPS, es un sistema global de navegación por satélite (GNSS) que permite determinar en todo el mundo la posición de un objeto, una persona, un vehículo o una nave, con una precisión hasta de centímetros, usando GPS diferencial.
El GPS funciona mediante una red de 27 satélites (24 operativos y 3 de respaldo) en órbita sobre el globo, a 20.200 km, con trayectorias sincronizadas para cubrir toda la superficie de la Tierra. Cuando se desea determinar la posición, el receptor que se utiliza para ello localiza automáticamente como mínimo tres satélites de la red, de los que recibe unas señales indicando la posición y el reloj de cada uno de ellos
COMO ESTA COMPUESTO EL GPS
Sistema de satélites. Está formado por 24 unidades con trayectorias sincronizadas para cubrir toda la superficie del globo terráqueo. Más concretamente, repartidos en 6 planos orbitales de 4 satélites cada uno. La energía eléctrica que requieren para su funcionamiento la adquieren a partir de dos paneles compuestos de celdas solares adosados a sus costados.
Estaciones terrestres. Envían información de control a los satélites para controlar las órbitas y realizar el mantenimiento de toda la constelación.
Terminales receptores. Indican la posición en la que están; conocidas también como Unidades GPS, son las que podemos adquirir en las tiendas especializadas.
APLICACIONES
CIVILES
Navegación terrestre (y peatonal), marítima y aérea. Bastantes automóviles lo incorporan en la actualidad, siendo de especial utilidad para encontrar direcciones o indicar la situación a la grúa.
Teléfonos móviles.
Topografía y geodesia.
Localización agrícola (agricultura de precisión), ganadera y de fauna.
Salvamento y rescate.
Deporte, acampada y ocio.
Para localización de enfermos, discapacitados y menores.
Aplicaciones científicas en trabajos de campoGeocaching, actividad deportiva consistente en buscar "tesoros" escondidos por otros usuarios.
Se utiliza para rastreo y recuperación de vehículos.
Navegación Deportiva.
Deportes Aéreos: Parapente, Ala delta, Planeadores, etc.
Sistemas de gestión y seguridad de flotas.
MILITARES
Navegación terrestre, aérea y marítima.
Guiado de misiles y proyectiles de diverso tipo.
Búsqueda y rescate.
Reconocimiento y cartografía.
Detección de detonaciones nucleares

que es topografia

La topografía (de topos, "lugar", y grafos, "descripción") es la ciencia que estudia el conjunto de principios y procedimientos que tienen por objeto la representación gráfica de la superficie de la tierra, con sus formas y detalles, tanto naturales como artificiales. Esta representación tiene lugar sobre superficies planas, limitándose a pequeñas extensiones de terreno, utilizando la denominación de geodesia para áreas mayores.
